Samples på 150 x 27 x 7 mm3of nikkel legering 718 legering blev fremstillet under anvendelse af en fælles kommercielt tilgængelignikkellegering 718 tråd til svejsning applikationer (1,2 mm diameter). Et precitec coaxprinter laserhoved blev anvendt med en kontinuerlig laserstråle for at skabe et ringformet sted fokuseret på substratet, hvore Tråden er koaksialt fodret ind i smeltepuljen, hvilket gør det muligt at deponere legeringslaget af lag. Laserkraft i 2000 W, scanningshastighed på 1,2 m/min og ledningshastighed på 2 m/min blev anvendt til laser- og trådmetalaflejring af prøverne. Hvert deponeret lag er i gennemsnit 1 ± 0,2 mm i højden. Laserkilden er en IPG 10 kW YB3+-DOPED FI BRE Fast-STATE LASER med en operating bølgelængde på 1070nm. Prøverne blev deponeret i en inert gas (AR) atmosfære langs en kontinuerlig tovejs scanningsstrategi ved anvendelse af en ABB IRB 6640-185 robot. Den tovejs scanningsstrategi består i skiftende bygningsretning mellem hvert lag. Prøver blev skåret i X-z-planet, Z er bygningens retning og Y laser scanning retningen og fremstillet til både elektronmikroskopi og elektronback-Scattered diffraktion (EBSD) analyse ved polering med henholdsvis 3 og 1 μmdiamond opløsning derefter 0,5 μmilica suspension (OPS). Disse analyser blev udført med 20 kV på en Zeiss Gemini SEM500 udstyret med et Oxford Instrument Symme Prøv kamera til høj opløsningskort. EBSD-analyse blev udført med et 300nm trin til makro kortlægning, og 200nm trin for mikro kortlægning.

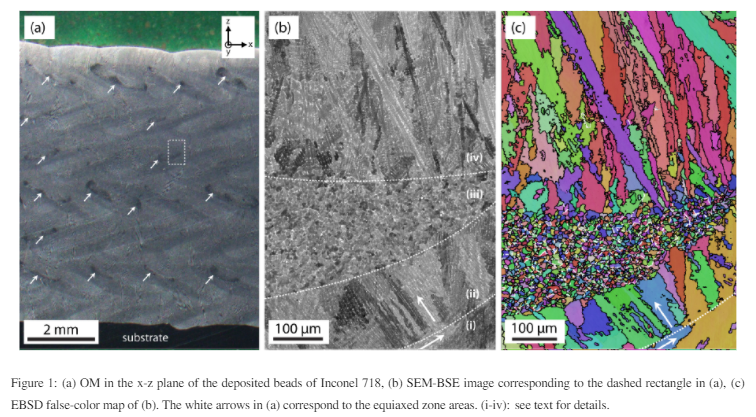

figur 1 (a) viser en optisk mikrografi (OM) i Xz-planet, at du er laserscanningsretningen. Makro scopic \"zigzag\" kornstruktur er typisk fra tovejsaflejring. Nogle områder, der er angivet med hvide pile i fylderne, vises i mørkere kontrast og svarer til de fi-equiaxed mikrostrukturområder. For at bekræfte, at kornene faktisk er ækvivalente og ikke roterede kolonne-dendritter efter den termiske gradient i Y-z-planet af den smeltede pool, blev OM taget i Y-z-planet indeholdende scanningsretningen (ikke vist). Mikrograferne bekræfter, at de finansielle korn er equiached, og overraskende har vi fundet ud af, at de danner et kontinuerligt lag i Y-retningen. En af de equiaxede zoner vises i flere detaljer i figur 1 (b) på et SEM-BSE-billede. Området svarer til det hvide punkterede rektangel i figur 1 (a). Fire forskellige zoner kan observeres: (i) N-1Layer, hvorved vækstretningen er angivet med en pil; (ii) kolonnervækst i NTH-laget ved epitakse fra lag N-1, hvor der-&101; Ændringen af ​​vækstretning er angivet med en hvid pil; (iii) kolonnearien#TOnequiaxed overgang, der fører til en ækvivalent mikrostruktur (iv) equiaxed-to-columnar overgang i hvilken orienteret vækst fører til en kolonne mikrostruktur. Figur 1 (c) er det falske-colour EBSD-kort svarende til figur 1 (b) hvor--101; De forskellige overgange er tydelige synlige. I denne fi gure er identificeret tvillingkornsgrænser skitseret med hvide linjer, hvor som helst, som tilfældige korn&#&boundaries (GB) med en misorientation#10 grader. vises med sorte linjer: Tvilling grænser registreres kun i den equiaxed zone. Fordelingen af ​​kornstørrelsen og orienteringen er opnået fra EBSD og korndata. Tabel 1 viser den gennemsnitlige kornstørrelse udledt fra EBSD-målinger og den relative tvillingfrekvens. >

For kolonne korn blev den mindste ferdetdiameter valgt til at evaluere kornstørrelsen siden deres længde kan variere signifikant afhængigt af observationsplanet. Kolonnerkornene er ≈37 μmin bredde, og deres længde kannå hundredvis af mikrometer eller endda millimeter. Den equiaxed zone viser en signifikant kornfikse med en størrelse 5 μm. Desuden er tvillingfrekvensen ca. 1,3% i kolonnarzonen, tæt på værdien i en MacKenzie-distribution. Tværtimod er det ca. 13% i den ækvivalente zone, tæt på den værdi, der er rapporteret af Kutuldu et al., Når 200 ppm IR er tilsat til AU-CU-AG legeringer, hvor en ISRO medieretnucleation mekanisme har været dæmoneret. For at bevise, at dennenukleeringsmekanisme svarer til, at identificeret i Al-Zn-CR legeringer and AU-CU-AG-IR-legeringer skal flere twin orienteringsforhold mellem flere FCC korn, identificeres.<- -
