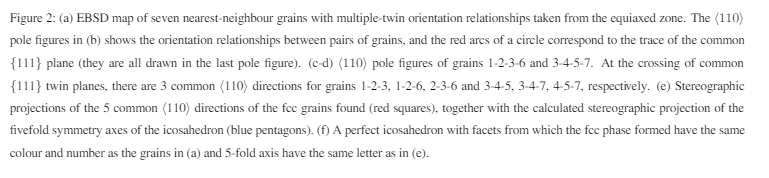

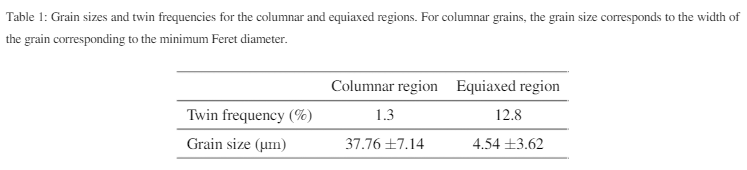

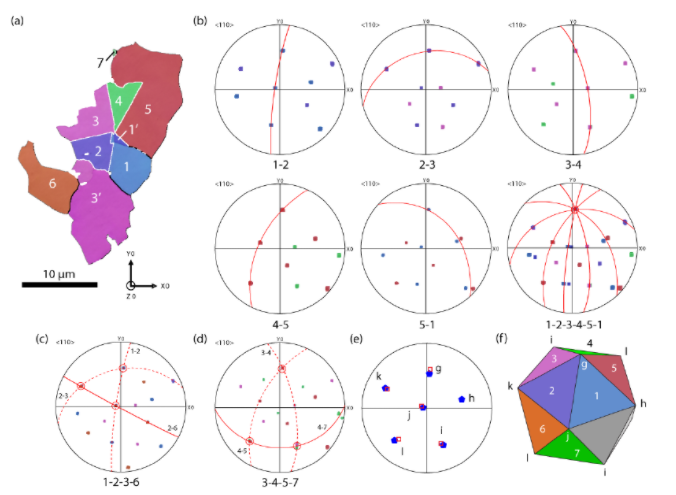

Flere aggregater for nærmeste perlegryn ved nabo 103multipel-Der er fundet tvillingeorienteringsforhold (OR) i den ligevægtige zone.Figur 2&#opløsning EBSD kort og mærket fra 1 til 7.Den h110ipolefiI figur 2(b) er der anført en oversigt over deres gensidige krav.-d) valle-101Den røde bue af en cirkel er et spor af deres almindelige {111} plan.Mellem hvert par korn i figur 2(b) roteres det almindelige {111} med 70.5 deg. omkring en fælles h110idirektion, som er angivet af den røde cirkel af valle-101Al stangenfiguruer i litra b) er overlappende.Parret af korn 1, 2, 3-4,4-5 viser perfekte tvillingeorienteringsforhold (OR).Forholdet mellem korn 5 og 1 svarer til, hvad Kurtubuldu et al. defin så nær-tvilling OR: en tvilling OR og en rotation af ca. 7-8 deg omkring en almindelig h110idirektion.Denne samling af 5-kerner er forenelig med symmetrien mellem en decadehedron og korn 1 og 5, der passer til standardåbningens vinkel i 7.5 deg. Denne rotation svarer til den kumulerede vinkforskel mellem 5-tetrahedra i icosahedron (360 deg) og 5 regelmæssige {111} tetrahedra i Fcc-strukturen (352.5). Der blev fundet andre kerner.til twinning OR med et af de fem kernerfiDer blev fundet gure og 4 yderligere (110), som er fælles for mindst tre kerner, som vist i figur 2(c) og-(d).-De korn, der er mærket 6, indeholder en tvilling OR med korn 2 og deler en fælles h110 iaxis med korn 1 og 3.De korn, der er mærket 7, indeholder en tvilling OR med korn 4 og deler en fælles h110 iaxis med korn 3 og 5.Korn 6 og 7 har en nær tvilling OR (ikke repræsenteret ifigure.Den h110 ipolefigure i figur 2(e) viser de 5 almindelige h110-idirektioner i fcc-korn sammen med den beregnede stereeografiske projektion affiVifold symmetriakser for icosahedron.En perfekt icosahedron vises også i figur 2(f) med facetter, der har givet anledning til fcc-korn med samme farve og nummer i figur 2(a).Dette erfiArms som i Al

 baseret og au legeringer, der er baseret på ISRO-den formidlede nukleationsmekanisme gælder for fcc Nickel i 718-legering.-På Al-Zn og au-Cu

     Ag legeringer, forekomsten af ISRO i væsken induceres af minutiøse tilføjelser af henholdsvis Cr og Ir.Der er i Al fundet en række omfangsrige faser, der viser icosahedrale byggesten.-Cr system og et par au au-rig Tsai-Type icosahedral kvasi-krystaller (i)-QC), men der er ingen kendt Ni-rig i-QC.Og ingen specific er blevet tilføjet, og mikrostrukturerne er blevet opnået i dette arbejde med en kommerciel nikkellegering 718-tråd.Som det fremgår af Zollinger et al.hurtig behandling af ISRO-indeholdende legeringer kan føre til en spinodal-som forrådnelse af væskefasen, hvilket fører til lokale heterogeniteter i væskefasen.ISRO's virkning på heterogen lokal bestilling har også været et bevis fra ab-Intio molekylære simulationer i Al-ZN-Cr. I det nuværende arbejde kan den lokale heterogenitet, der fører til icosahedral e klynger i væsken, ikke være iboende, dvs. induceret af en specific kemisk element (f. eks. tilsætning af Cr i Al-Zn legeringer, der fører til Cr-centreret icosahedra), men induceret af hurtig smeltning og faste stofferfikationsbetingelser i forbindelse med AM-processer.Med varmehastighed i det generelle interval fra 1 til 8.104K-s,n−1lag, der delvis afhjælpes, har ikke meget tid til den bestilte fcc- fase til uordnede væskeskift, som kan føre til delvis uordnede væsker eller endda metakombare korte-rangorden medfien vis del af ISRO.Denne hypotese kan underbygges af en analyse baseret på kolonnen-til/overgangen med ligevægt (CET).-②-②-②
