6XXX er en type Al-Mg-Si-legering og 6061,   6063 6351.6005 er de almindeligt anvendte kvaliteter. Undertiden kan 6005 aluminiumslegering bruges som et erstatningsmateriale til 6063 og andre profiler. Trækstyrken og strækstyrken på 6005-T1d er lig med 6063-T5, men forlængelseshastigheden er dobbelt så stor som den 6005-T1, der er mere velegnet til bøjede profiler og ikke behøver at blive ældet kunstigt efter buebøjning som 6063-profil, hvilket reducerer processen og sparer omkostningerne. De mekaniske egenskaber ved 6005-T5 er højere end dem   6063-T6 , med god luftpermeabilitet, regnvandpermeabilitet, deformation af vindtryktryk og deformationsevne i flyet. 6005A aluminiumslegering er en slags middelstyrke deformeringslegering udviklet på basis af 6005. Styrken af ​​6005A-T6 aluminiumslegering er højere end den for ekstruderet 6106-T6. De er karakteristiske ved god ekstruderingsydelse og korrosionsbestandighed, kan slukkes på ekstruderingsmaskinen, der i vid udstrækning bruges i metroen, højhastighedstog, alle former for personbiler applikationer. Vi vil vide forskellen mellem dem, og vi skal først fortælle forskellen.

Kemisk sammensætning 6005 og 6005A

Mekanisk egenskab på 6005 og 6005A

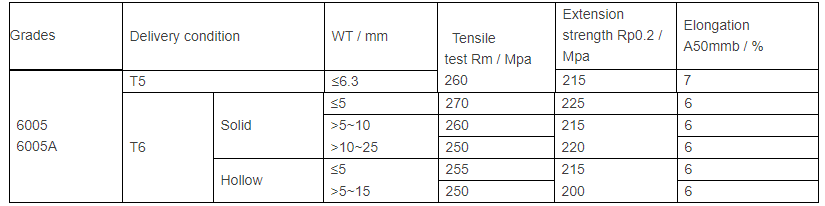

6005 og 6005A T5 / T6 ekstruderede Al-legeringer

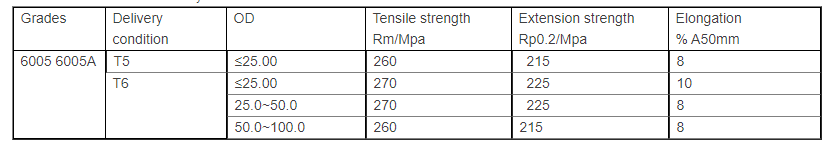

2. Generelt industrielt aluminium og aluminiumlegeret ekstruderede profiler 6005 og 6005A T5 / T6

Gennem flere trækforsøg kan det konkluderes, at forskellige leveringstilstande og varmebehandlingstilstande på 6005 og 6005A aluminiumlegeringsprofiler har forskellige trækstyrke, ikke-proportional forlængelsesstyrke og forlængelse efter brud. Efter smelteprocessen - gødhomogenisering - ekstrudering - fast opløsnings aldringsbehandling var trækstyrken, flydestyrken og forlængelsen af ​​6005A legering 62MPa, 62MPa og 3,5% højere end den for 6005 legering under betingelserne 170 conditions / 6 timers aldringsproces. Under betingelserne for maksimal spænding på 120Mpa, spændingsforhold på 0,1 og frekvens på 20 Hz, overskred de aksiale træthedscyklusser for begge legeringer 107 gange.
